Tableros Eléctricos (distribución, control y automatización)

Los Tableros DIN son sistemas de tableros de distribución eléctrica diseñados para su uso en instalaciones comerciales y residenciales. Están diseñados para distribuir la energía eléctrica de manera eficiente y para alojar los elementos de protección de una instalación eléctrica de manera rápida y sencilla.

Ventajas

Estética:

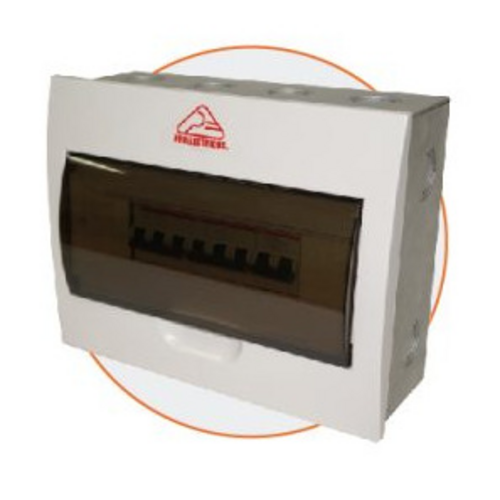

Estos tableros están diseñados teniendo en cuenta la estética. Cuentan con una tapa plástica que no solo protege los componentes internos sino que también contribuye a una apariencia limpia y ordenada en la instalación eléctrica.
Pueden acomodar hasta 36 circuitos en un solo tablero, lo que proporciona una gran flexibilidad en la distribución eléctrica.
Son versátiles y se pueden utilizar en aplicaciones monofásicas, bifásicas y trifásicas, lo que los hace adecuados para una amplia gama de configuraciones eléctricas.

Funcionales:

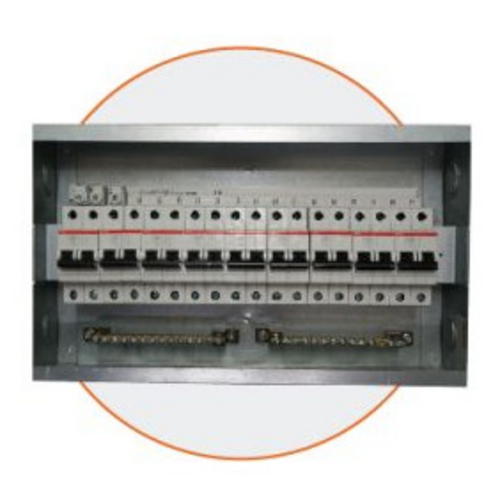

Los tableros están construidos con un cuerpo metálico que aumenta su robustez mecánica, lo que significa que pueden soportar el desgaste diario y proteger los componentes internos de manera efectiva.

¿Qué Significa que un Tablero sea Monofásico, Bifásico o Trifásico?

Monofásico:

Un sistema eléctrico monofásico tiene una sola fase de corriente alterna. En este sistema, la electricidad se genera y se distribuye en un solo flujo de corriente que varía periódicamente en voltaje y dirección.
En un sistema monofásico, generalmente encontrarás dos conductores: uno para la corriente caliente (fase) y otro para el neutro. Es comúnmente utilizado en aplicaciones residenciales y pequeñas empresas, ya que es adecuado para cargas de baja potencia.
En los hogares, los enchufes estándar y la mayoría de los electrodomésticos funcionan con una alimentación monofásica.

Bifásico:

Un sistema eléctrico bifásico es una variante intermedia entre el monofásico y el trifásico. En este sistema, se utilizan dos fases de corriente alterna desfasadas entre sí en 90 grados eléctricos.
En un sistema bifásico, generalmente encontrarás tres conductores: dos para las fases y uno para el neutro. Este sistema es menos común que el monofásico y el trifásico, y se utiliza en aplicaciones específicas donde se necesita un mayor equilibrio de carga que en un sistema monofásico pero no se justifica la complejidad de un sistema trifásico completo.

Trifásico:

Un sistema eléctrico trifásico utiliza tres fases de corriente alterna desfasadas entre sí en 120 grados eléctricos. Este sistema es común en aplicaciones industriales y comerciales, así como en la distribución de energía a gran escala.
En un sistema trifásico, generalmente encontrarás cuatro conductores: tres para las fases y uno para el neutro (aunque en algunos casos no se utiliza el neutro si la carga está completamente equilibrada).
La ventaja principal de un sistema trifásico es que proporciona un suministro de energía más estable y eficiente que los sistemas monofásicos o bifásicos. Esto lo hace adecuado para alimentar maquinaria industrial y equipos que requieren una gran cantidad de energía.

Características

Tipo de Tablero	Altura en milimetros	Ancho en milimetros	Profundidad en milimetros
Tablero Monofásico DIN 4 polos	212 mm	127 mm	70 mm
Tablero Monofásico DIN 6 polos	212 mm	163 mm	70 mm
Tablero Monofásico DIN 8 polos	212 mm	199 mm	70 mm
Tablero Monofásico DIN 12 polos	212 cm	271 cm	70 cm
Tablero Bifásico DIN 8 polos	212 mm	199 mm	70 mm
Tablero Bifásico DIN 12 polos	212 mm	271 mm	70 mm
Tablero Bifásico DIN 18 polos	242 mm	389 mm	70 mm
Tablero Trifásico DIN 12 polos	212 mm	271 mm	70 mm
Tablero Trifásico DIN 18 polos	242 mm	389 mm	70 mm
Tablero Trifásico DIN 24 polos	335 mm	291 mm	70 mm
Tablero Trifásico DIN 36 polos	474 mm	291 mm	70 mm

Diferencias con el otro Producto

Tableros DIN con Barraje:

Estos tableros están diseñados principalmente para la distribución eléctrica, control y automatización en sistemas eléctricos de mayor complejidad.
Ofrecen una mayor capacidad de manejo de corriente, con corrientes nominales de hasta 225 amperios y una capacidad máxima de cortocircuito ICC de 10 kA.
Incluyen un barraje preformado que facilita la conexión de los circuitos eléctricos y garantiza una distribución eficiente de la corriente eléctrica.
Están construidos en lámina de acero Cold Rolled de calibre 18 y cuentan con una capa de pintura electrostática de poliéster gofrada RAL 7035 para mayor resistencia y durabilidad.
Son adecuados para aplicaciones industriales, comerciales y residenciales donde se requiere un alto nivel de rendimiento y protección eléctrica.

Tableros DIN (distribución, control y automatización):

Estos tableros están diseñados principalmente para aplicaciones comerciales y residenciales donde se necesita una distribución eléctrica y control de menor escala.
Son más compactos y se utilizan para alojar elementos de protección y distribuir la energía eléctrica de manera eficiente en instalaciones más simples.
Ofrecen capacidades para alojar hasta 36 circuitos en un solo tablero, lo que proporciona una mayor flexibilidad en la distribución eléctrica.
Están diseñados para ser estéticamente agradables y cuentan con una tapa plástica que protege los componentes internos y contribuye a una apariencia limpia y ordenada en la instalación eléctrica.
Son versátiles y se pueden utilizar en aplicaciones monofásicas, bifásicas y trifásicas, lo que los hace adecuados para una amplia gama de configuraciones eléctricas.
Aunque son resistentes, su construcción suele ser más liviana en comparación con los tableros DIN con barraje debido a su enfoque en aplicaciones de menor complejidad.
