Tablero Sistema DIN con Barraje en alta resolución

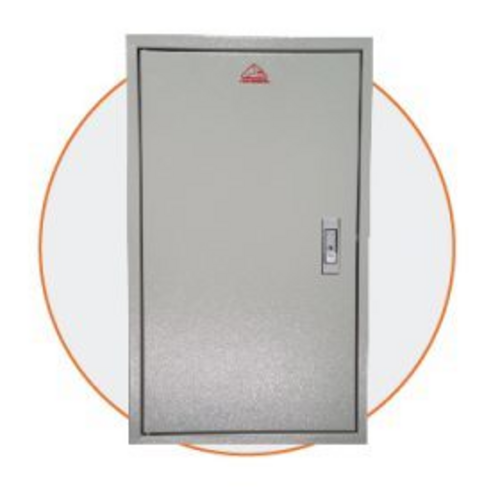

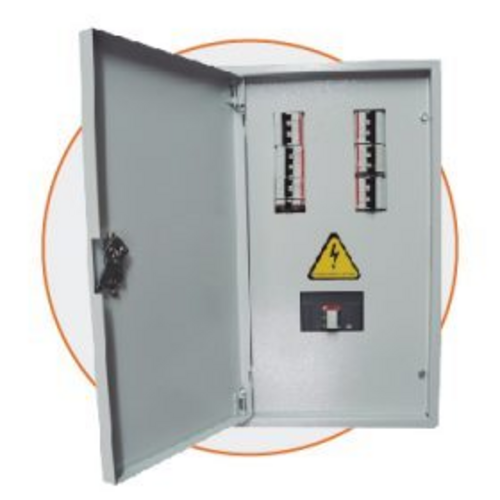

Tablero Sistema DIN con Barraje

Ref:1261.GZW

410.280 COP
19% IVA incluido
344.770 COP
Precio sin IVA
Medellín - Antioquia
30.000 COP
10 - 12 Días hábiles
Tipo de Tablero:
  • Tablero sin Espacio Totalizador
  • Tablero con Espacio Totalizador
Cantidad de Polos:
  • Tablero de circuitos DIN 12 polos
  • Tablero de circuitos DIN 18 polos
  • Tablero de circuitos DIN 24 polos
  • Tablero de circuitos DIN 30 polos
  • Tablero de circuitos DIN 36 polos
  • Tablero de circuitos DIN 42 polos
Unidad de Empaque: 1 Unidad
Cada Unidad Tiene un Valor de $299798

Tableros DIN con Barraje

Tableros Eléctricos Sistema DIN con Barraje

Nuestros tableros sistema DIN, son construidos y diseñados principalmente para ser aplicados en sistemas de iluminación o distribución sin embargo gracias a sus características técnicas son aptos para utilizarse en sistemas de automatización o control.

Ventajas

    Estética:
  • Puerta reversible
  • Con o sin espacio para totalizador
  • Estructura Robusta: Los tableros están diseñados con una estructura robusta que garantiza la durabilidad y protección de los componentes internos. Esto es especialmente importante en aplicaciones industriales y comerciales donde pueden estar expuestos a condiciones adversas.
  • Posibilidades de Instalación: Los tableros se pueden instalar de dos maneras: empotrados en una pared o superficie o montados en la superficie. Esto proporciona flexibilidad en la instalación según las necesidades del proyecto.
    Funcionales:
  • Corriente Nominal: Estos tableros son capaces de manejar corrientes nominales de hasta 225 amperios, lo que los hace adecuados para sistemas eléctricos de diversos tamaños y cargas.
  • Corriente Máxima de Cortocircuito ICC: Tienen una capacidad máxima de cortocircuito (ICC) de 10 kA, lo que significa que pueden manejar cargas de cortocircuito sin sufrir daños significativos. Esto es crucial para garantizar la seguridad en caso de fallas eléctricas.

Beneficios

  • Barraje Preformado: Estos tableros incluyen un barraje preformado que facilita la conexión de los circuitos eléctricos y garantiza una distribución eficiente de la corriente eléctrica. Esto simplifica el proceso de cableado y mejora la organización.
  • Materiales de Calidad: Están fabricados en lámina de acero Cold Rolled de calibre 18, lo que garantiza la resistencia y durabilidad del tablero. Además, cuentan con una capa de pintura electrostática de poliéster gofrada RAL 7035, que proporciona protección contra la corrosión.

Características

Tablero DIN IP 40Altura en milimetrosAncho en milimetrosProfundidad en milimetros
Tablero Sin Espacio Totalizador DIN 12 polos488 mm360 mm120 mm
Tablero Sin Espacio Totalizador DIN 18 polos542 mm360 mm120 mm
Tablero Sin Espacio Totalizador DIN 24 polos596 mm360 mm120 mm
Tablero Sin Espacio Totalizador DIN 30 polos650 mm360 mm120 mm
Tablero Sin Espacio Totalizador DIN 36 polos704 mm360 mm120 mm
Tablero Sin Espacio Totalizador DIN 42 polos758 mm360 mm120 mm

Características

Tablero DIN IP 40Altura en milimetrosAncho en milimetrosProfundidad en milimetros
Tablero Con Espacio Totalizador DIN 12 polos596 mm360 mm120 mm
Tablero Con Espacio Totalizador DIN 18 polos650 mm360 mm120 mm
Tablero Con Espacio Totalizador DIN 24 polos704 mm360 mm120 mm
Tablero Con Espacio Totalizador DIN 30 polos758 mm360 mm120 mm
Tablero Con Espacio Totalizador DIN 36 polos812 mm360 mm120 mm
Tablero Con Espacio Totalizador DIN 42 polos866 mm360 mm120 mm

El término "espacio totalizador" se refiere a la capacidad de incluir un medidor de energía eléctrica, también conocido como un medidor totalizador, dentro del propio tablero. Este medidor totalizador se utiliza para registrar y mostrar la cantidad total de energía eléctrica consumida en un sistema eléctrico o en un circuito específico.

Diferencias con el otro Producto

    Tableros DIN con Barraje:
  • Estos tableros están diseñados principalmente para la distribución eléctrica, control y automatización en sistemas eléctricos de mayor complejidad.
  • Ofrecen una mayor capacidad de manejo de corriente, con corrientes nominales de hasta 225 amperios y una capacidad máxima de cortocircuito ICC de 10 kA.
  • Incluyen un barraje preformado que facilita la conexión de los circuitos eléctricos y garantiza una distribución eficiente de la corriente eléctrica.
  • Están construidos en lámina de acero Cold Rolled de calibre 18 y cuentan con una capa de pintura electrostática de poliéster gofrada RAL 7035 para mayor resistencia y durabilidad.
  • Son adecuados para aplicaciones industriales, comerciales y residenciales donde se requiere un alto nivel de rendimiento y protección eléctrica.
    Tableros DIN (distribución, control y automatización):
  • Estos tableros están diseñados principalmente para aplicaciones comerciales y residenciales donde se necesita una distribución eléctrica y control de menor escala.
  • Son más compactos y se utilizan para alojar elementos de protección y distribuir la energía eléctrica de manera eficiente en instalaciones más simples.
  • Ofrecen capacidades para alojar hasta 36 circuitos en un solo tablero, lo que proporciona una mayor flexibilidad en la distribución eléctrica.
  • Están diseñados para ser estéticamente agradables y cuentan con una tapa plástica que protege los componentes internos y contribuye a una apariencia limpia y ordenada en la instalación eléctrica.
  • Son versátiles y se pueden utilizar en aplicaciones monofásicas, bifásicas y trifásicas, lo que los hace adecuados para una amplia gama de configuraciones eléctricas.
  • Aunque son resistentes, su construcción suele ser más liviana en comparación con los tableros DIN con barraje debido a su enfoque en aplicaciones de menor complejidad.
